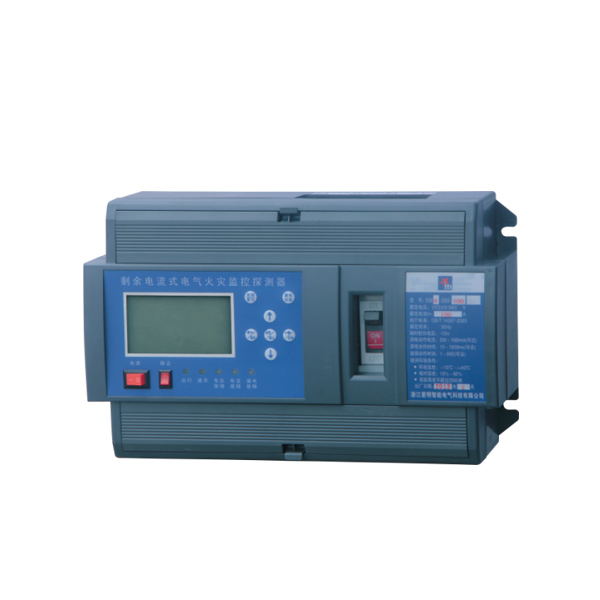

隨著電力系統的迅速發展以及用電安全意識的增強，人們對供電系統的可靠性和安全性要求越來越高。為了更好的保證用電線路的安全，在線實時監控低壓供電系統的智能化綜合保護產品能有效地預防漏電導致的接地、電弧短路等引起的電氣火災，星明電氣公司新研發的XM-380系列產品能有效地對供電線路的電壓、電流、功率、電能、環境溫度等參數進行實時監控，具有多路消防聯動、電網監測、聲光報警、遠程控制等功能，是用電保護系統的配套產品，廣泛應用于高層建筑、公共場所、學校商廈、工廠車間、工礦企業、住宅小區、石油化工、電信及國防等部門的電氣線路保護。
產品特點
◇電力參數計量功能：實時測量三相供電線路的電壓、電流、功率、功率因數、頻率、有功電能、無功電能數據。
◇多功能保護功能：具有漏電、過壓、欠壓、過流、過負荷、電壓錯序、電流錯序、消防聯動等多種保護功能。
◇消防檢測及報警功能：5路感溫、感煙、可燃?xì)怏w報警器等探測器及1路DC24V消防遠程控制信號輸入接口。
◇遠程監控功能：具有RS485通訊接口和RS232通訊接口。采用國際標準通信協議，可實現遠程控制及智能化集中管理。
◇事件記錄功能：分別記錄A、B、C相總的斷相、過壓、失壓、欠壓、過流、電壓錯序、電流相序次數及最近10 次故障起始時間及結束時間；記錄總的漏電故障、消防報警、DC24V消防遠程控制、斷電次數及最近10次故障發生時間；記錄總的上電、編程、校時、修改密碼次數及最近10次操作時間。

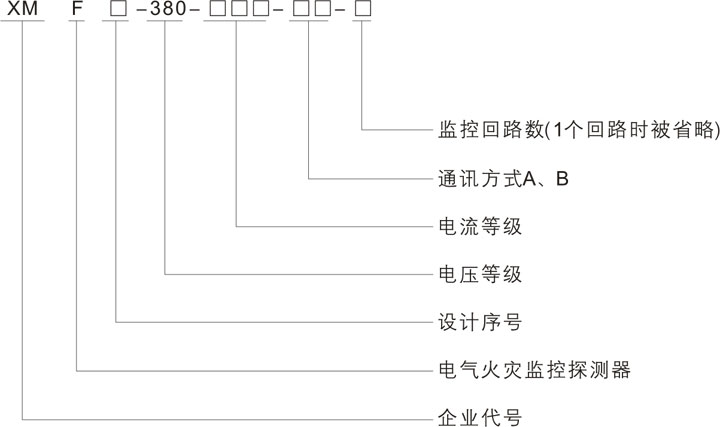

型號說明

工作環境
周圍介質環境不低于-20℃、不高于+70℃；在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體和導電塵的地方；無雨雪侵襲的地方。
基本功能
◇優秀的軟硬件設計：優秀的軟件設計結合高性能低功耗單片機；簡潔的界面，全中文操作菜單：功能實用全面、性能可靠、外型美觀；
◇全面保護：同時具備對漏電、溫度、過壓、欠壓、缺相、過流、短路、防雷等多種電氣線路危險信號檢測保護功能，具有靈活的保護設置特性；
◇電能管理計量：可實現對供電線路的三相電壓、三相電流、功率、最大功率、電度等電參數的實時監測（計量當前正/反向A、B、C相及總有功電能；計量當前正/反向A、B、C相及總無功電能；記錄上1~12月正/反向A、B、C相及總無功電能）。
◇事件存儲：實時監測電能數據，自動記錄各類故障信息，為分析現場用電情況及消除故障提供依據。
◇遠程組網監控：采用現場總線通信技術與國際標準通訊協議，通過上位機管理軟件可以時刻監控現場運行的情況，實現遠程控制；通訊采用RS485或者以太網，該通信系統可靠性高，擴展性好，同時可以與各種標準的電力監控軟件相聯，建立集中智能化管理；
◇消防聯動：豐富的對外聯動接口，能同時接受四路開關量報警信號，集中監控計算機與FAS聯網，實現消防聯動。
◇安全自檢：自檢可以檢測接線是否正確；通過自檢能立即顯示監測數據判斷線路狀態；
◇兼?zhèn)渲悄軘嗦菲鞴δ埽嚎稍O(shè)置額定電流，具備與智能型斷路器的額定電流、過渡值可設置功能。

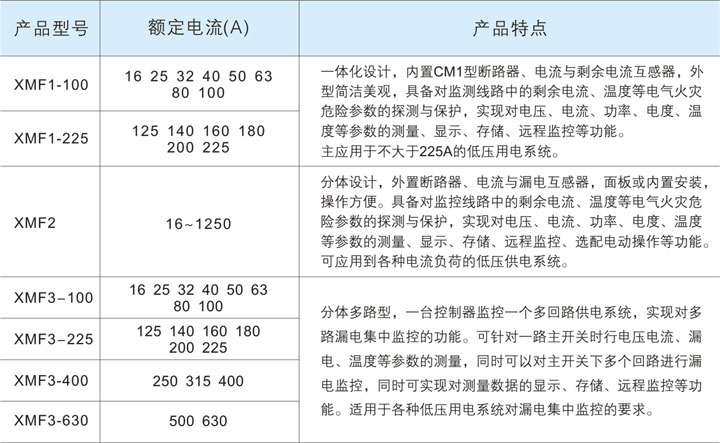

XMF系列產品規格及特點

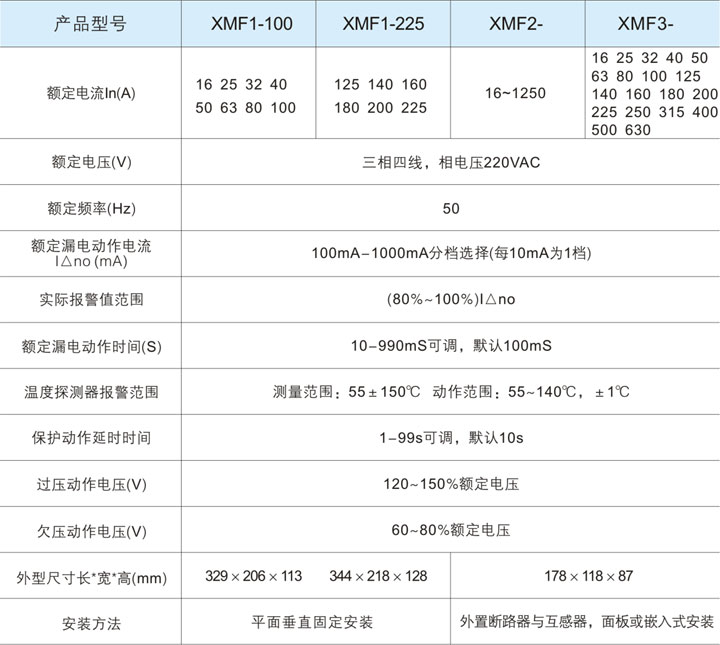

XMF系列主要技術參數

XMF界面圖示說明

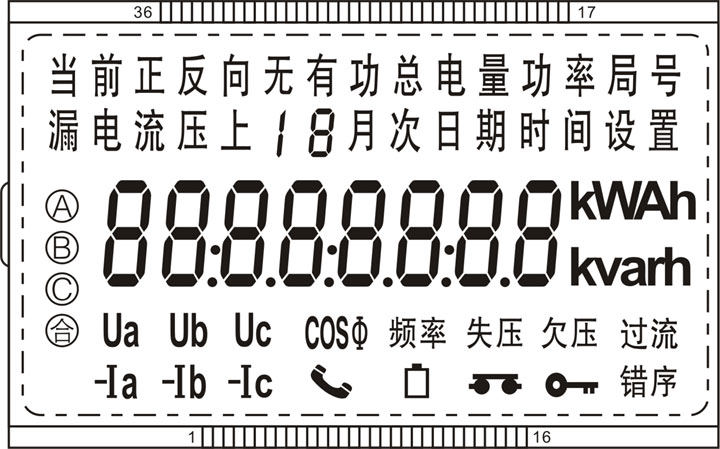

液晶顯示功能

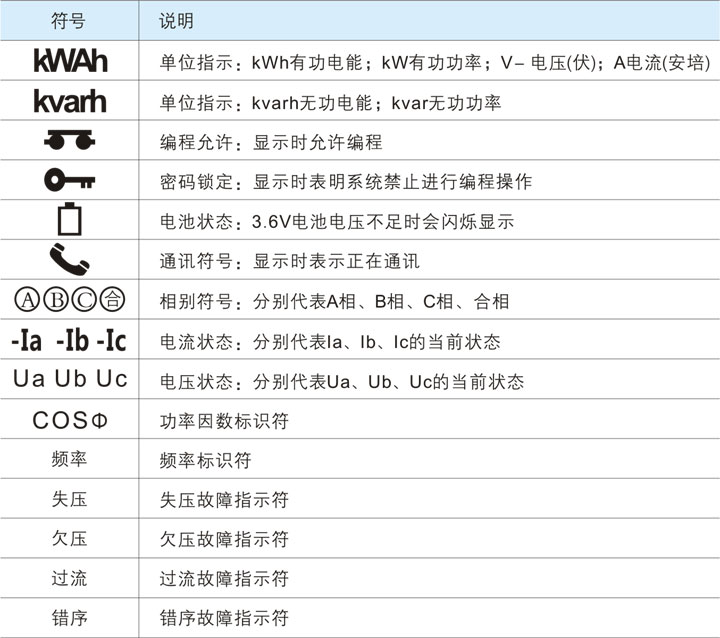

液晶顯示符號說明

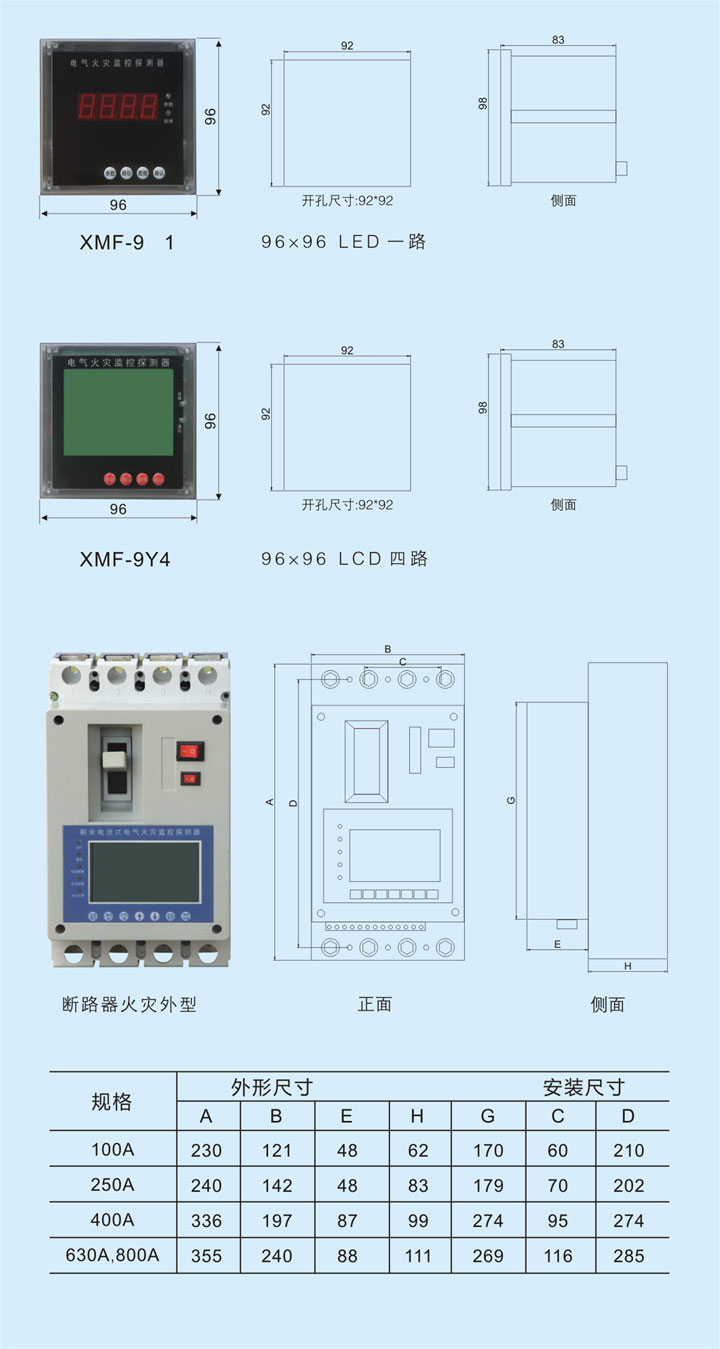

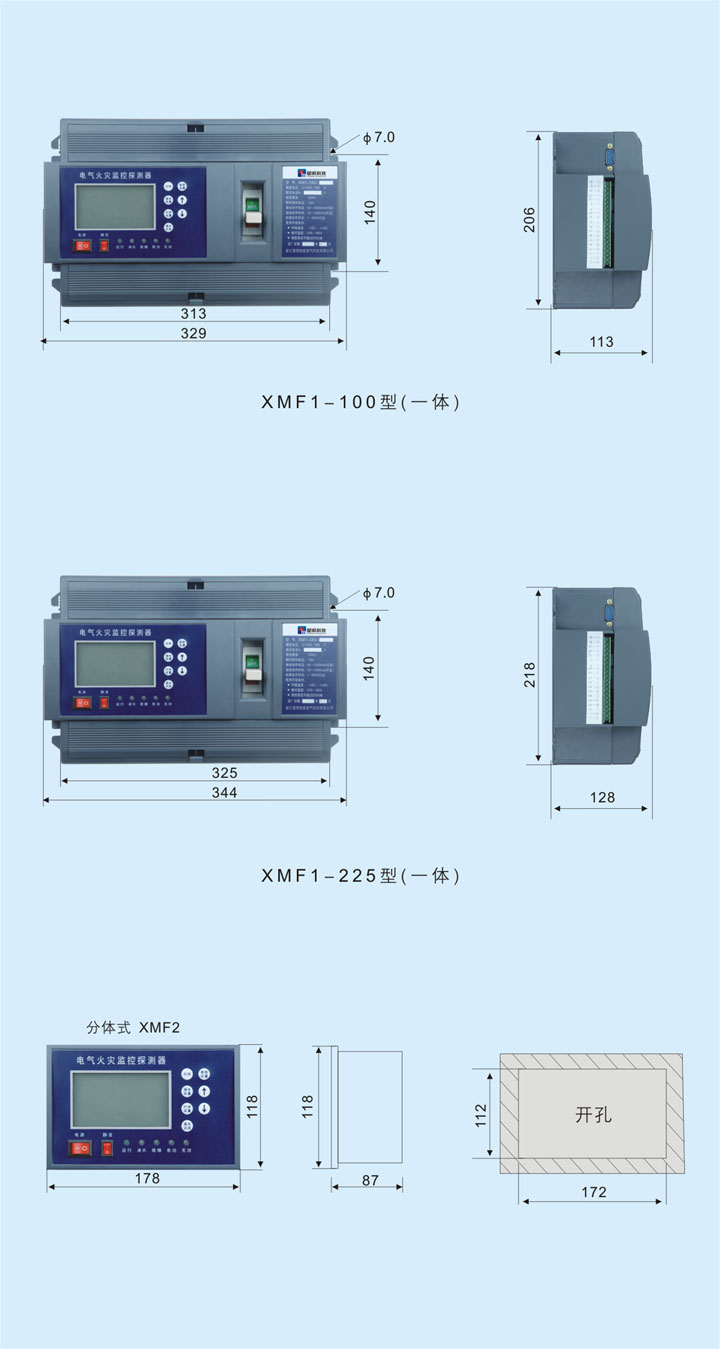

外形與安裝尺寸圖

外形與安裝尺寸圖

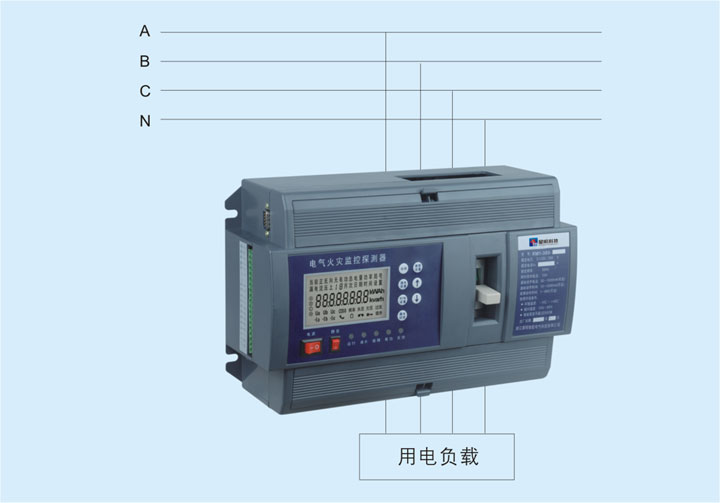

XMF1接線與典型應用圖
a)XMF1主回路接線
XMF1作為獨立式電氣火災監控探測器，為充分考慮安裝使用的便捷，方便連接進出線導線，而設計了活動安裝面板，在安裝進出導線時，面板可由上撥開，連接完畢扣上即可。注意：選用XMF1-100型時連接導線的接線端子最大寬度15mm，選用XMF1-225型時連接導線的接線端子最大寬度18mm。設備采用4只M6螺釘固定安裝。

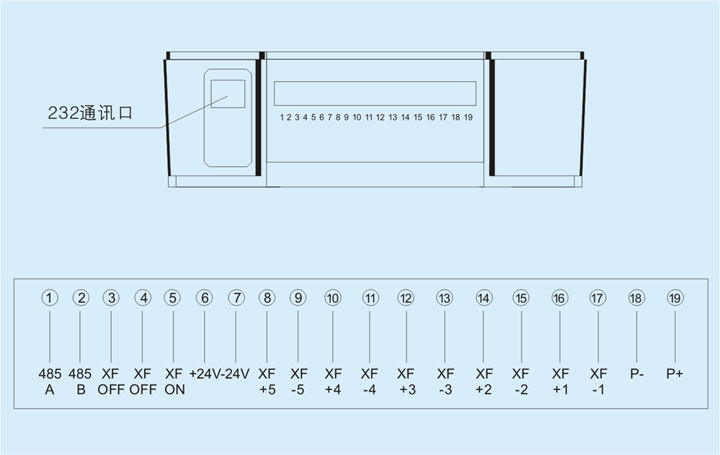

b)端口應用連接圖

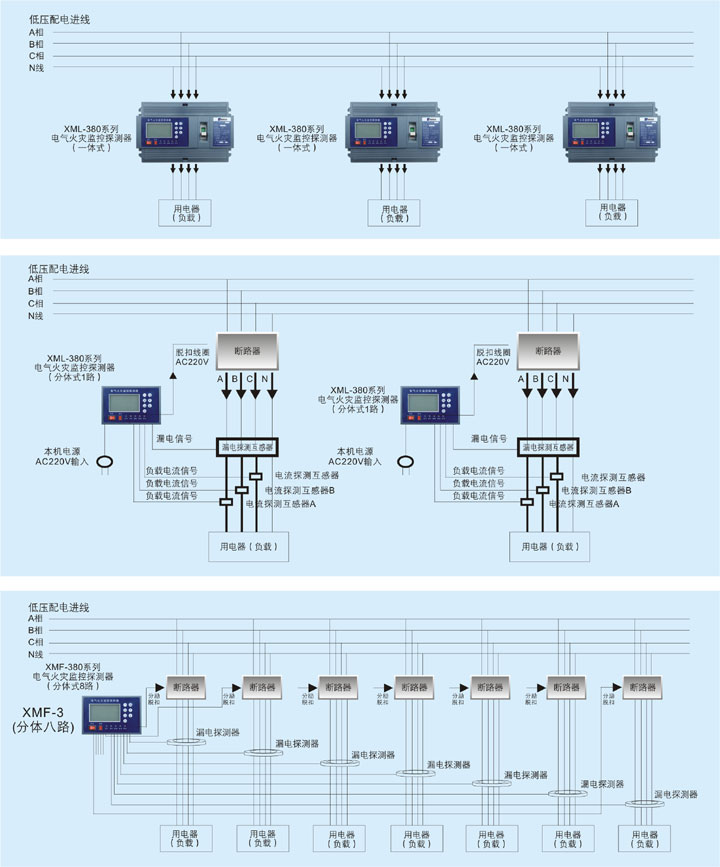

電氣火災監控探測器安裝示意圖(單相與三相兼容)

重要提示
前端斷路器開關的火線和零線，必須都要從本互感器中穿過（穿線方向不分前后）；一般推薦銅線或鋁線使用圓形互感器，銅排或鋁排使用方形互感器；互感器的選型標準，根據線纜或銅排的尺寸，選擇對應的互感器窗口尺寸。只能專用于我公司生產的XMF系列電氣火災監控探測器，安裝使用過程中注意互感器的型號規格必須和產品的型號規格對應。如客戶有特殊安裝條件要求，可特別定制。
